[第92期] 鐘錶的發展演繹-「自動盤」的各式變化

圖文提供：沈子愷台灣古董鐘錶協會前理事長

上一期有提到「自動上鍊」的發明，是「腕錶」能普遍，能令人方便佩戴的主要原因之一。在腕錶的世界之中，光是自動上鍊的「自動盤各式的變化」，就已經是賞玩腕錶的一大樂趣了。承上期-從最早1770年瑞士的Abraham-Louis Perrelet 發明了半圓形自動盤自動上鍊懷錶，開啟了鐘錶自動上鍊的起源之後，一直到1923年之時由John Harwood針對自動上鍊的設計，發明撞陀式自動上鍊腕錶（圖一）從左右搖擺的動作來增加發條的動力之後，其中經歷過一些不同的設計；在30年代經由勞力士參考最初最初半圓形自動盤的改良設計，在減輕厚度與重量的考量之下，設計出經久耐用的自動上鍊腕錶（圖二），聞名於全世界。

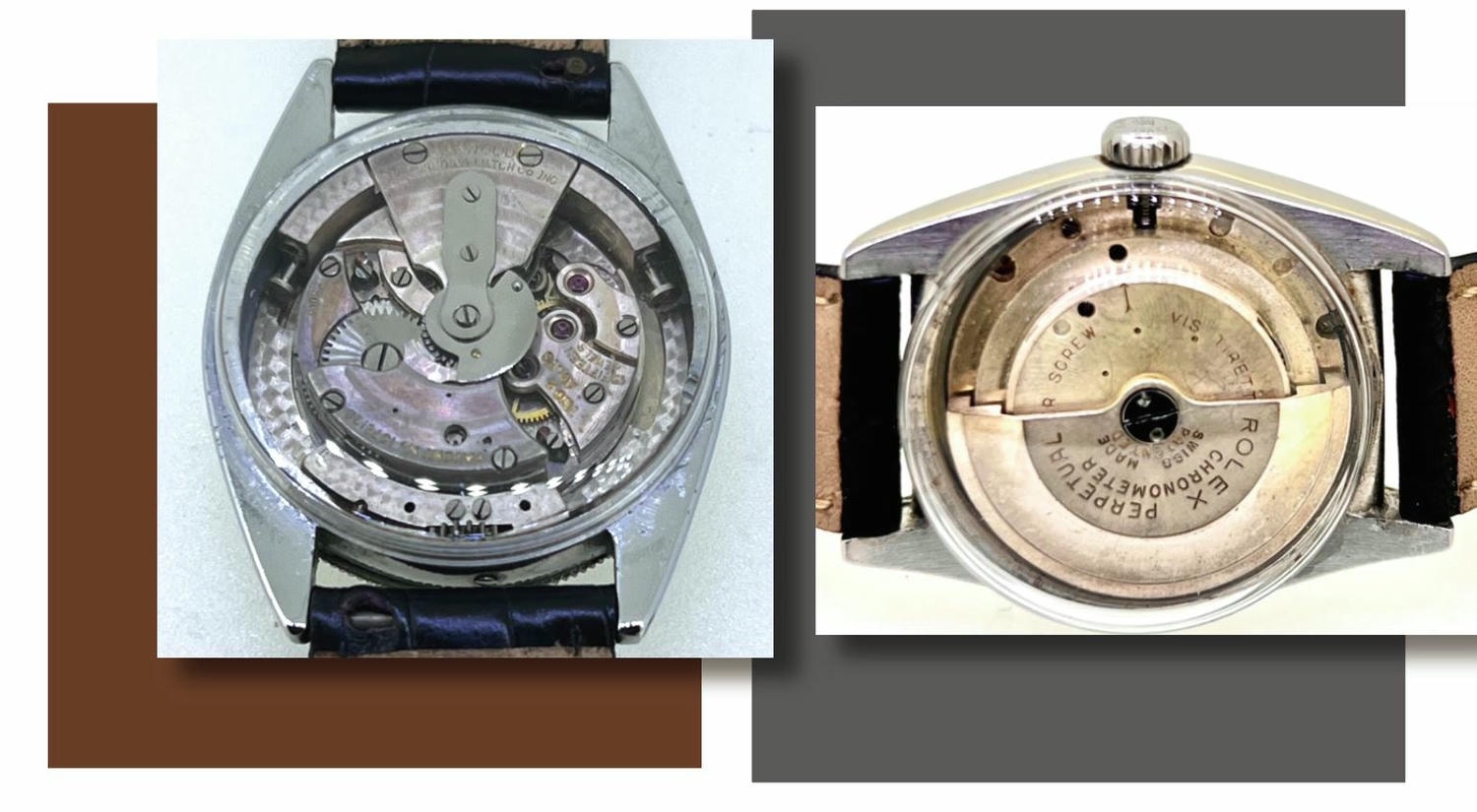

▲ 左：（圖一）撞陀式自動上鍊右：（圖二）勞力土半圓形自動盤

一直到60年代，在腕錶的極致進化之下，連同自動盤的厚度尺寸，已經能達到不到0.3公分的尺寸了（圖三）。而在當時的「伯爵錶」更是推出了1/4的微型自動盤超薄的設計（圖四），成為了全球最薄的自動上鍊機芯，稱霸了超薄紀錄達20年之久，並且其機芯採用了24K的黃金自動盤（圖五），把上鍊的效率發揮到極致，爾後幾乎所有的高級品牌，都把K金的自動盤、當成自動上鍊機芯的標準配備。而在60年代後，由於鐘錶工藝的進步、高級腕錶的厚度尺寸明顯的變薄。為了在變薄之下可以增加效能，我們可以看到其厚度和重量都增加在側面（圖六），側邊重量的加強，在運動時更是可以增加地心引力的效能，這便是自動盤的一大進化。

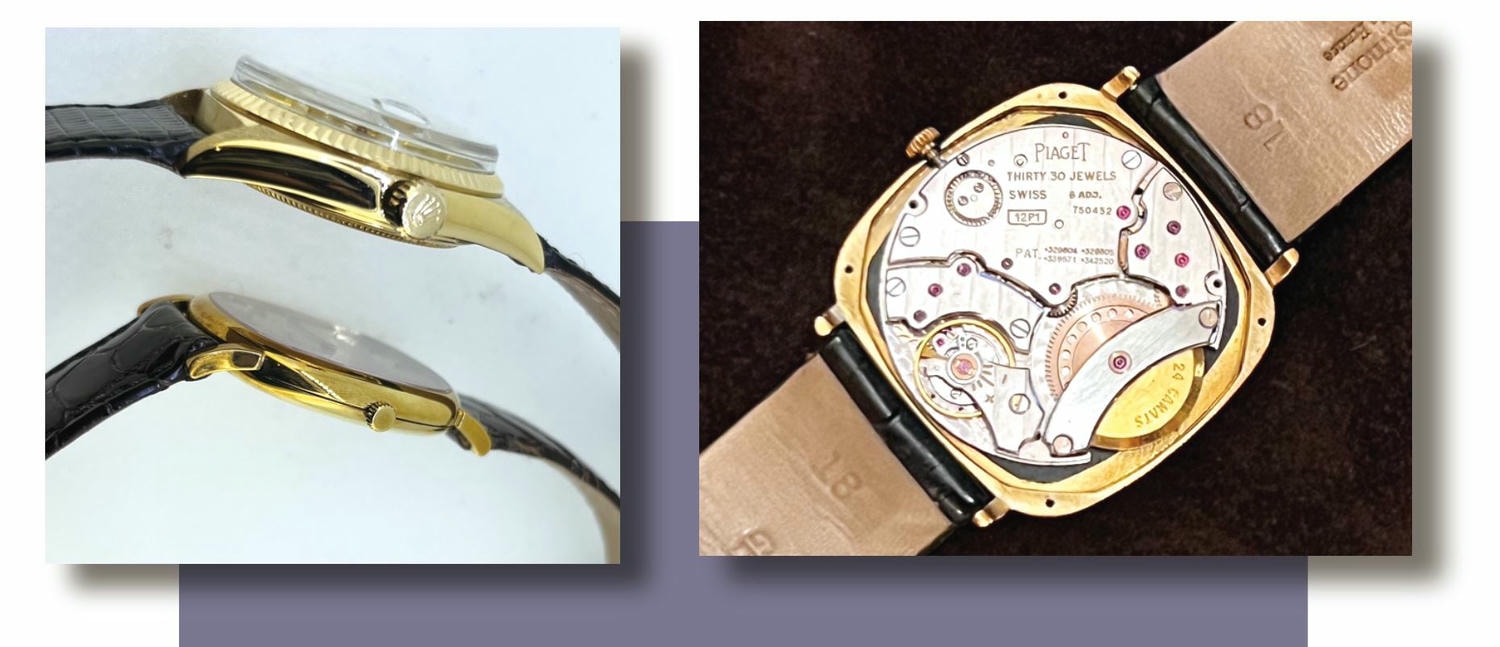

▲ 左：（圖三）薄型自動上鍊右：（圖四）十四微型自動盤

而在機芯的外觀上，為了強調出機芯的獨特和巧思，小一號的偏心「3/4自動盤」的設計（圖七）就此出爐。為了讓腕錶的機芯薄形化，在齒輪的配置和零件的搭配上，尋找出自動盤設置的空間，因此將自動盤的軸心做偏心式的設計，在不要影響到機械的厚度之下，讓腕錶機芯依然精準耐用。到此我們可以發現到，在這些自動盤尺寸的設計上，在變小的過程中，自動盤往往會遮蓋些鐘錶機芯的原始之美，佔領了些機芯的整體外觀。因此在製錶師的無限創意之下，為了達到完全不遮蓋影響機芯之美的外觀上，「環形自動盤」的設計（圖八）因此而出現，讓自動盤的設計，開創出另一個高峰，十足的展現出自動盤無限的創意。

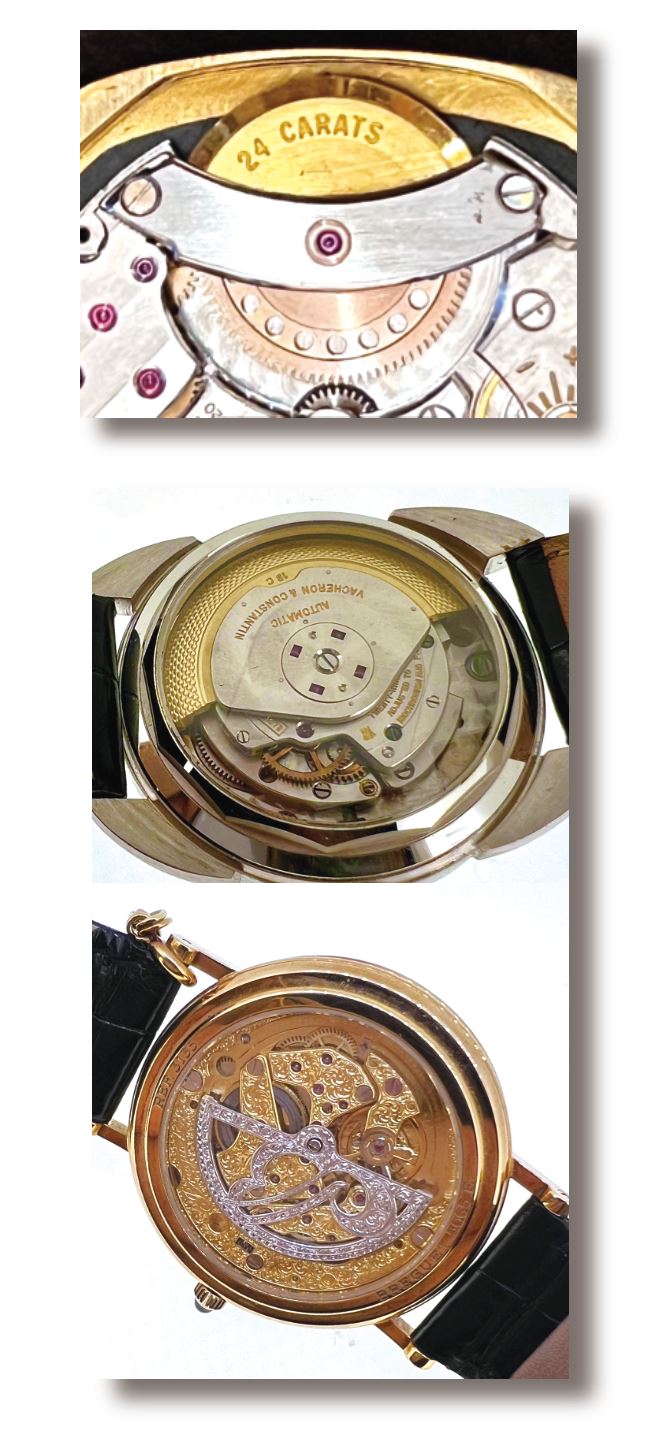

▲ 上：（圖五）24K金自動盤中：（圖六）側邊重量的加強下：（圖七）4分之3自動盤

由現今的品牌在「環形自動盤」的設計之下我們可以看到，錶背可以完全的呈現出機芯的原始風貌。（圖八）環形自動盤是利用外圈的齒輪滑軌和機芯的上鍊系統相連結，利用地心引力的牽動，左右來回順時鐘與逆時鐘的旋轉，來增加旋轉發條的動力。因此依理論上來說，環形自動盤的上鍊效率，是比所有自動盤的上鍊效率，都來得更加優秀。只不過我們可以發現到，為什麼環形自動盤比較少見？其原因是因為在實際的使用上，其力矩的擺動，遠比不上以中心為力矩做支點的擺陀擺動來得好，因此實際效能會比較差。只不過以外觀的角度而言，環形自動盤的設計，更能顯現出機械錶機芯之美，還是令人讚賞。

▲ 左：（圖八）環形自動盤右：（圖九）腕表的外觀加大

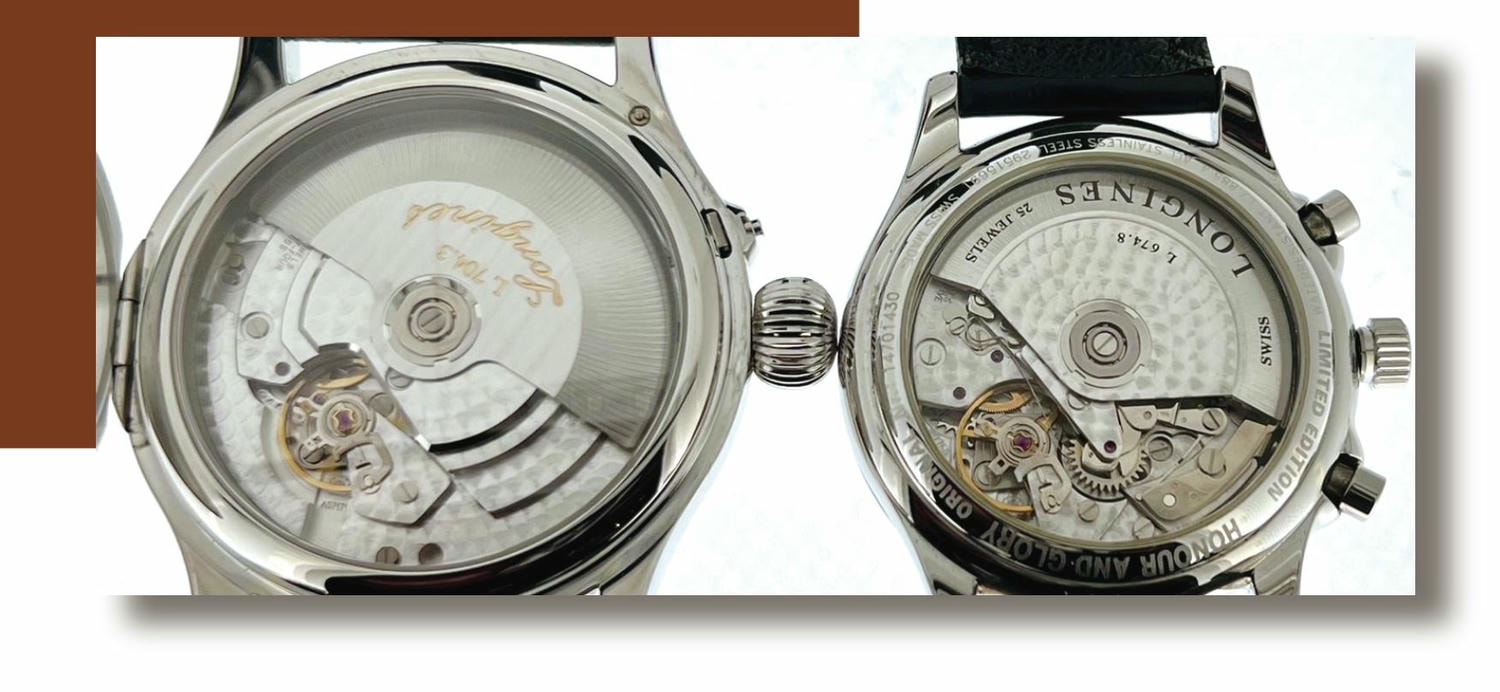

另外，由於近幾年來腕錶的尺寸流行佩戴大尺寸的腕錶，而腕錶原本的機芯，早期都是以腕錶外觀的尺寸來設計，因此尺寸都不大。因而我們可以發現到現今很多大尺寸的腕錶，其內部裝置的很多不是大型機芯（圖九），都是直接把腕錶的外觀做大而已。因此為了在外觀及效能上能一並的提升進化之下，加大自動盤的設計（圖十左）能讓整體的效能更加的卓越，機芯和腕錶外觀尺寸上的搭配，能夠更加的好看，和原來機芯尺寸的自動盤設計相比（圖十右），換上了更大型的自動盤，無論是在外觀與功能上都有更加的提升，這便是賞玩鐘錶的樂趣了！
